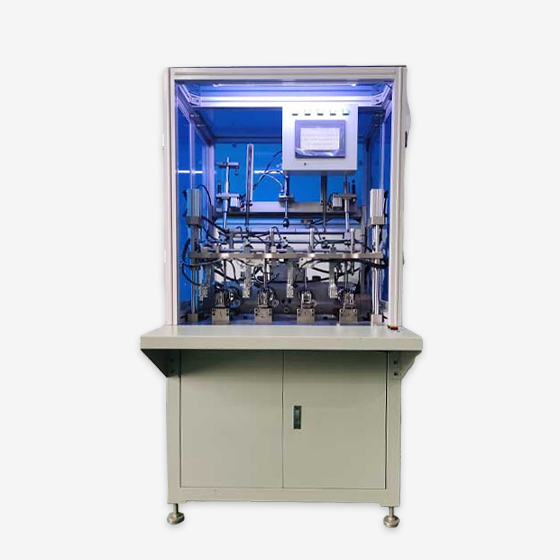

全自動粗線4+4繞線機

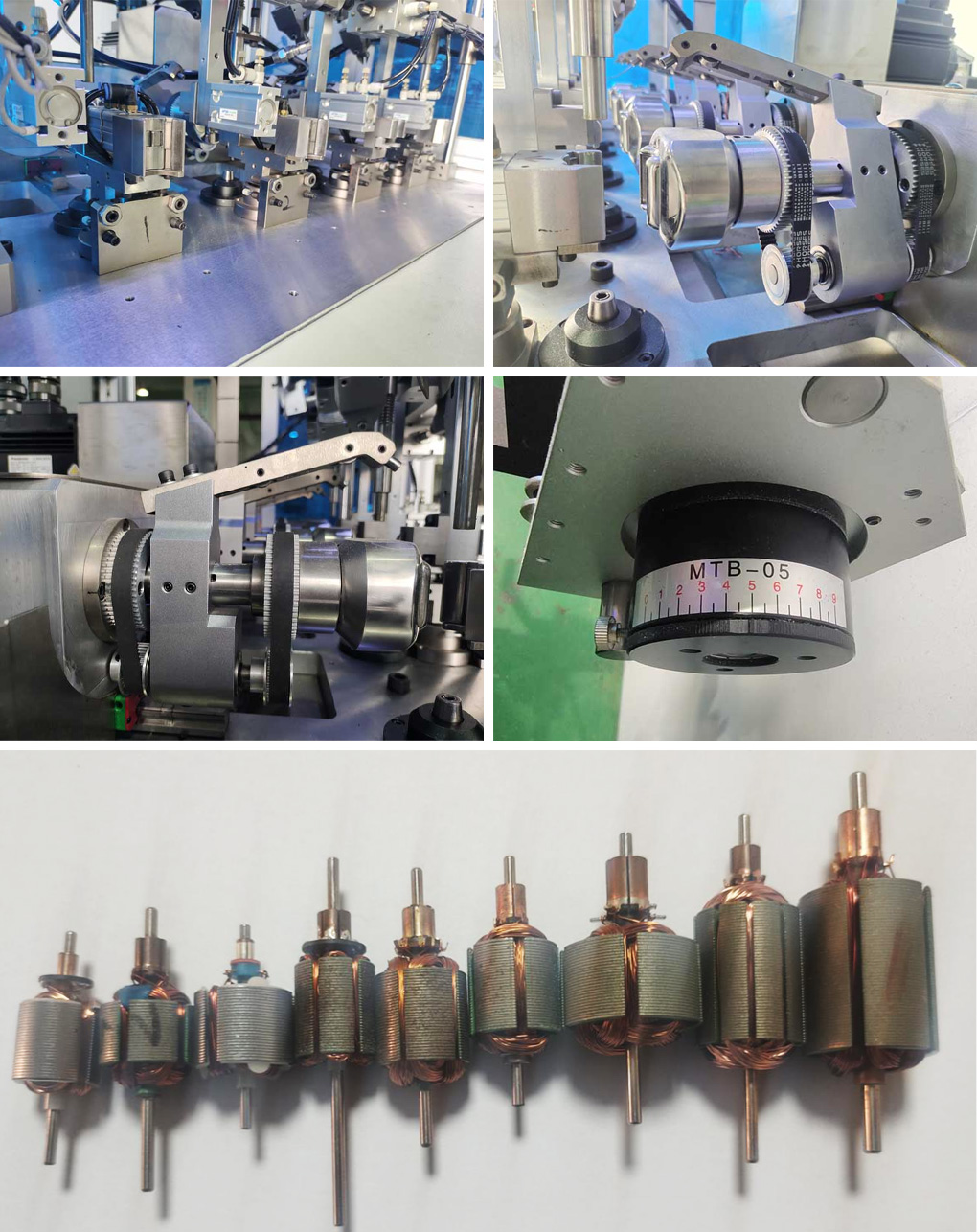

產品特點： 采用一體成型鑄造鋁合金機身，進口伺服電機驅動、PLC程序控制、中文觸摸屏界面，可以同時存儲多組繞線參數。四工位繞線+四工位裝卸，自動繞線、排線、轉位、換槽、纏換向器鉤。自動夾剪線頭線尾。精密滾珠絲桿+精密直線導軌排線。線包整齊緊密，減少漆包線損耗、提高繞線質量與生產效率。尤其適合粗線徑產品繞線。
在線咨詢 產品特點：
采用一體成型鑄造鋁合金機身，進口伺服電機驅動、PLC程序控制、中文觸摸屏界面，可以同時存儲多組繞線參數。四工位繞線+四工位裝卸，自動繞線、排線、轉位、換槽、纏換向器鉤。自動夾剪線頭線尾。精密滾珠絲桿+精密直線導軌排線。線包整齊緊密，減少漆包線損耗、提高繞線質量與生產效率。尤其適合粗線徑產品繞線。
適繞產品：

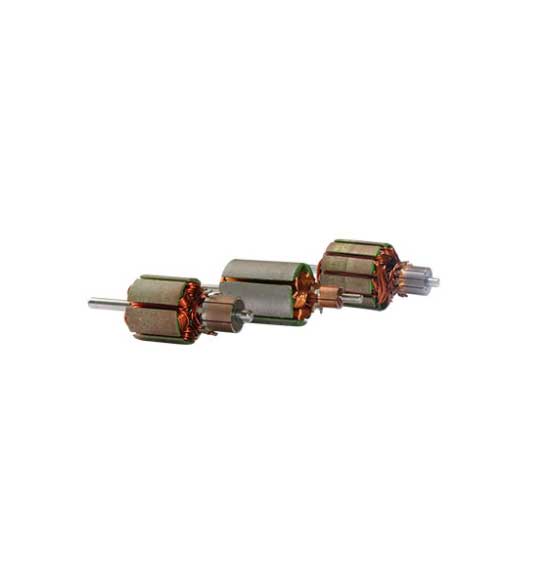

汽車電機、玩具電機、電動工具電機、小家電電機，旋變電機、非標電機（直槽或斜槽）的自動繞線。
生產效率：約350pcs/H。
主要技術參數：
繞線工位 | 4工位繞線+4工位裝卸 |
最高轉速 | 3000rpm |
適繞線徑 | ￠0.5-1.0mm |
計數精度 | +-0.05圈 |
排線精度 | 0.01mm |
轉角精度 | 0.025o |
工作氣壓 | 4-6kg/cm2 |
輸入電壓 | 220v/50-60HZ |
總功率 | 約4.5KW |
整機重量 | 約570kg |
整機尺寸 | 850*1000*1700mm |
